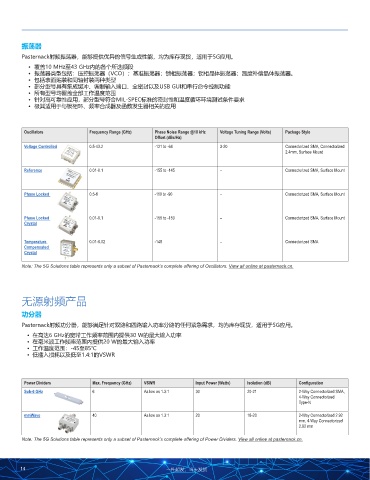

Page 14 - 5G方案产品组合

振荡器

Pasternack射频振荡器，能够提供优异的信号生成性能，均为库存现货，适用于5G应用。
• 覆盖10 MHz至43 GHz内的各个所选频段
• 振荡器类型包括：压控振荡器（VCO）；基准振荡器；锁相振荡器；锁相晶体振荡器；温度补偿晶体振荡器。
• 包括表面贴装和同轴封装两种类型
• 部分型号具有集成缓冲、调制输入端口、全密封以及USB GUI和串行命令控制功能
• 所有型号均覆盖全部工作温度范围
• 针对高可靠性应用，部分型号符合MIL-SPEC标准的密封性和温度循环环境测试条件要求
• 极其适用于与锁相环、频率合成器及函数发生器相关的应用

Oscillators Frequency Range (GHz) Phase Noise Range @10 kHz Voltage Tuning Range (Volts) Package Style
Offset (dBc/Hz)
Voltage Controlled 0.5-43.2 -121 to -64 3-20 Connectorized SMA, Connectorized
2.4mm, Surface Mount

Reference 0.01-0.1 -155 to -145 – Connectorized SMA, Surface Mount

Phase Locked 0.5-6 -110 to -90 – Connectorized SMA, Surface Mount

Phase Locked 0.01-0.1 -155 to -150 – Connectorized SMA, Surface Mount
Crystal

Temperature 0.01-0.02 -145 – Connectorized SMA
Compensated
Crystal

Note: The 5G Solutions table represents only a subset of Pasternack’s complete offering of Oscillators. View all online at pasternack.cn.

无源射频产品

功分器
Pasternack射频功分器，能够满足针对双路和四路输入功率分路的任何紧急需求，均为库存现货，适用于5G应用。
• 在高达6 GHz的宽带工作频率范围内提供30 W的最大输入功率
• 在毫米波工作频率范围内提供20 W的最大输入功率
• 工作温度范围：-45至85℃
• 低插入损耗以及低至1.4:1的VSWR

Power Dividers Max. Frequency (GHz) VSWR Input Power (Watts) Isolation (dB) Configuration
Sub-6 GHz 6 As low as 1.3:1 30 20-21 2-Way Connectorized SMA,
4-Way Connectorized
Type-N

mmWave 40 As low as 1.3:1 20 18-20 2-Way Connectorized 2.92
mm, 4-Way Connectorized
2.92 mm

Note: The 5G Solutions table represents only a subset of Pasternack’s complete offering of Power Dividers. View all online at pasternack.cn.

14 一件起发，当天发货
