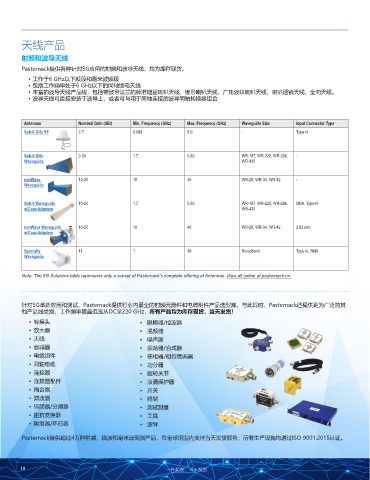

Page 18 - 5G方案产品组合

天线产品

射频和波导天线
Pasternack提供各种针对5G应用的射频和波导天线，均为库存现货。

• 工作于6 GHz以下频段和毫米波频段
• 包括工作频率处于6 GHz以下的同轴馈电天线
• 丰富的波导天线产品线，包括带波导法兰的标准增益喇叭天线、锥形喇叭天线、广角波纹喇叭天线、喇叭透镜天线、全向天线。
• 波导天线可直接安装于波导上，或者可与用于同轴连接的波导同轴转换器组合

Antennas Nominal Gain (dBi) Min. Frequency (GHz) Max. Frequency (GHz) Waveguide Size Input Connector Type
Sub-6 GHz RF 2-7 0.698 5.9 - Type-N

Sub-6 GHz 0-20 1.7 5.85 WR-187, WR-229, WR-284, -
Waveguide WR-430

mmWave 10-20 18 40 WR-28, WR-34, WR-42 -
Waveguide

Sub-6 Waveguide 10-20 1.7 5.85 WR-187, WR-229, WR-284, SMA, Type-N
w/Coax Adapters WR-430

mmWave Waveguide 10-20 18 40 WR-28, WR-34, WR-42 2.92 mm
w/Coax Adapters

Specialty 11 1 18 Broadband Type-N, SMA
Waveguide

Note: The 5G Solutions table represents only a subset of Pasternack’s complete offering of Antennas. View all online at pasternack.cn.

针对5G革新应用和测试，Pasternack提供行业内最全的射频元器件和电缆组件产品选型库。与此同时，Pasternack还提供更为广泛的其
他产品线类别，工作频率覆盖范围从DC至220 GHz，所有产品均为库存现货，当天发货！
• 转接头 • 限幅器/检波器
• 放大器 • 混频器
• 天线 • 噪声源
• 衰减器 • 振荡器/合成器
• 电缆组件 • 移相器/相位微调器
• 同轴电缆 • 功分器
• 连接器 • 旋转关节
• 连接器配件 • 浪涌保护器
• 耦合器 • 开关
• 滤波器 • 终端
• 倍频器/分频器 • 测试测量
• 阻抗变换器 • 工具
• 隔离器/环行器 • 波导

Pasternack提供超过4万种射频、微波和毫米波现货产品，在全球范围内支持当天发货服务，所有生产设施均通过ISO 9001:2015认证。

18 一件起发，当天发货
