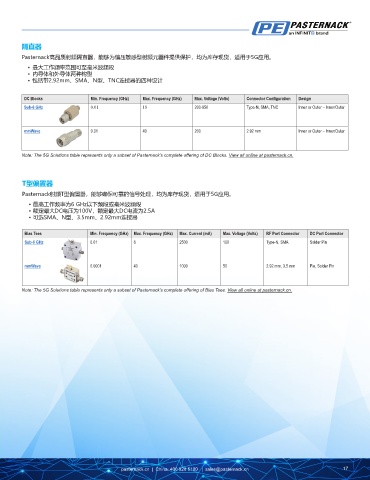

Page 17 - 5G方案产品组合

隔直器
Pasternack高品质射频隔直器，能够为偏压敏感型射频元器件提供保护，均为库存现货，适用于5G应用。
• 最大工作频率范围可至毫米波频段
• 内导体和外导体两种构型
• 包括带2.92mm、SMA、N型、TNC连接器的四种设计

DC Blocks Min. Frequency (GHz) Max. Frequency (GHz) Max. Voltage (Volts) Connector Configuration Design
Sub-6 GHz 0.01 18 200-950 Type-N, SMA, TNC Inner or Outer – Inner/Outer

mmWave 0.01 40 200 2.92 mm Inner or Outer – Inner/Outer

Note: The 5G Solutions table represents only a subset of Pasternack’s complete offering of DC Blocks. View all online at pasternack.cn.

T型偏置器
Pasternack射频T型偏置器，能够确保可靠的信号处理，均为库存现货，适用于5G应用。
• 最高工作频率为6 GHz以下频段或毫米波频段
• 额定最大DC电压为100V，额定最大DC电流为2.5A
• 可选SMA、N型、3.5mm、2.92mm连接器

Bias Tees Min. Frequency (GHz) Max. Frequency (GHz) Max. Current (mA) Max. Voltage (Volts) RF Port Connector DC Port Connector
Sub-6 GHz 0.01 6 2500 100 Type-N, SMA Solder Pin

mmWave 0.0001 40 1000 50 2.92 mm, 3.5 mm Pin, Solder Pin

Note: The 5G Solutions table represents only a subset of Pasternack’s complete offering of Bias Tees. View all online at pasternack.cn.

pasternack.cn | China: 400 928 5100 | sales@pasternack.cn 17
