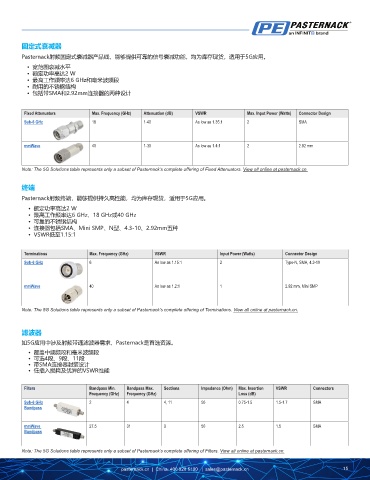

Page 15 - 5G方案产品组合

固定式衰减器

Pasternack射频固定式衰减器产品线，能够提供可靠的信号衰减功能，均为库存现货，适用于5G应用。
• 宽范围衰减水平
• 额定功率高达2 W
• 最高工作频率达6 GHz和毫米波频段
• 耐用的不锈钢结构
• 包括带SMA和2.92mm连接器的两种设计

Fixed Attenuators Max. Frequency (GHz) Attenuation (dB) VSWR Max. Input Power (Watts) Connector Design
Sub-6 GHz 18 1-40 As low as 1.35:1 2 SMA

mmWave 40 1-30 As low as 1.4:1 2 2.92 mm

Note: The 5G Solutions table represents only a subset of Pasternack’s complete offering of Fixed Attenuators. View all online at pasternack.cn.

终端
Pasternack射频终端，能够提供持久高性能，均为库存现货，适用于5G应用。
• 额定功率高达2 W
• 最高工作频率达6 GHz、18 GHz或40 GHz
• 可靠的不锈钢结构
• 连接器包括SMA、Mini SMP、N型、4.3-10、2.92mm五种
• VSWR低至1.15:1

Terminations Max. Frequency (GHz) VSWR Input Power (Watts) Connector Design
Sub-6 GHz 6 As low as 1.15:1 2 Type-N, SMA, 4.3-10

mmWave 40 As low as 1.2:1 1 2.92 mm, Mini SMP

Note: The 5G Solutions table represents only a subset of Pasternack’s complete offering of Terminations. View all online at pasternack.cn.

滤波器
如5G应用中涉及射频带通滤波器需求，Pasternack是首选资源。
• 覆盖中频频段和毫米波频段
• 可选4段、9段、11段
• 带SMA连接器封装设计
• 低插入损耗及优异的VSWR性能

Filters Bandpass Min. Bandpass Max. Sections Impedance (Ohm) Max. Insertion VSWR Connectors
Frequency (GHz) Frequency (GHz) Loss (dB)
Sub-6 GHz 2 4 4, 11 50 0.75-1.5 1.5-1.7 SMA
Bandpass

mmWave 27.5 31 9 50 2.5 1.5 SMA
Bandpass

Note: The 5G Solutions table represents only a subset of Pasternack’s complete offering of Filters. View all online at pasternack.cn.

pasternack.cn | China: 400 928 5100 | sales@pasternack.cn 15
