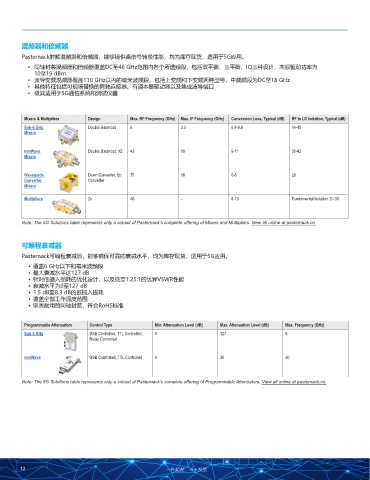

Page 12 - 5G方案产品组合

混频器和倍频器

Pasternack射频混频器和倍频器，能够提供高信号转换性能，均为库存现货，适用于5G应用。
• 同轴封装混频器和倍频器覆盖DC至46 GHz范围内各个所选频段，包括双平衡、三平衡、IQ三种设计，本振驱动功率为
10至19 dBm
• 波导变频混频器覆盖110 GHz以内的毫米波频段，包括上变频和下变频两种型号，中频频段为DC至18 GHz
• 其他特征包括可现场替换的同轴连接器、有源本振驱动器以及集成波导端口
• 极其适用于5G通信系统和测试仪器

Mixers & Multipliers Design Max. RF Frequency (GHz) Max. IF Frequency (GHz) Conversion Loss, Typical (dB) RF to LO Isolation, Typical (dB)
Sub-6 GHz Double Balanced 6 3.5 6.8-9.8 14-45
Mixers

mmWave Double Balanced, IQ 43 18 9-11 35-42
Mixers

Waveguide Down Converter, Up 75 18 6-8 20
Converter Converter
Mixers
Multipliers 2x 46 – 8-13 Fundamental Isolation 20-30

Note: The 5G Solutions table represents only a subset of Pasternack’s complete offering of Mixers and Multipliers. View all online at pasternack.cn.

可编程衰减器
Pasternack可编程衰减器，能够确保可靠的衰减水平，均为库存现货，适用于5G应用。
• 覆盖6 GHz以下和毫米波频段
• 最大衰减水平达127 dB
• 针对低插入损耗的优化设计，以及低至1.25:1的优异VSWR性能
• 衰减水平为0至127 dB
• 1.5 dB至8.3 dB的低插入损耗
• 覆盖全部工作温度范围
• 坚固耐用的同轴封装，符合RoHS标准

Programmable Attenuators Control Type Min. Attenuation Level (dB) Max. Attenuation Level (dB) Max. Frequency (GHz)
Sub-6 GHz USB Controlled, TTL Controlled, 0 127 6
Relay Controlled

mmWave USB Controlled, TTL Controlled 0 30 40

Note: The 5G Solutions table represents only a subset of Pasternack’s complete offering of Programmable Attenuators. View all online at pasternack.cn.

12 一件起发，当天发货
